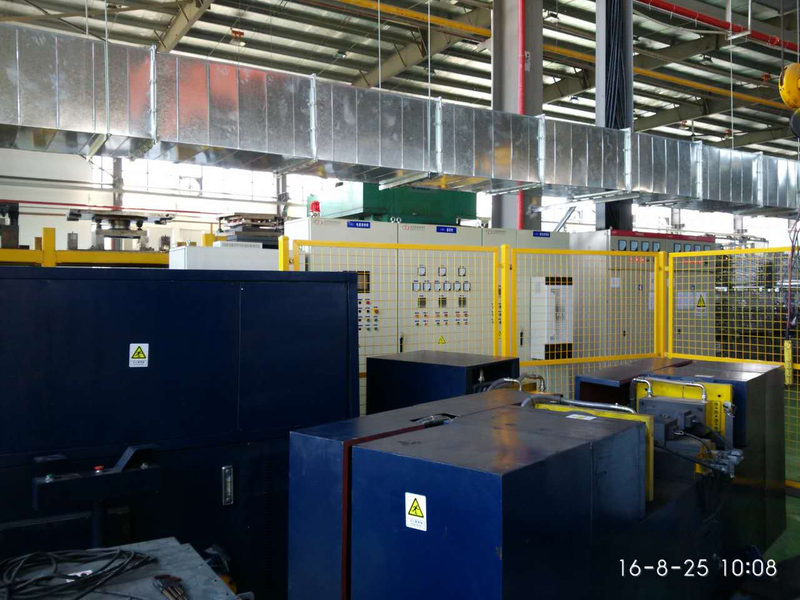

Y92-150伺服数控压弯机高端越野旅行车前刹温锻成型生产线

一、用途 Application
本机器是针对热锻行业的热压弯成型工艺而设计的专用机器。机器采用比例液压系统和数控电气系统控制，驱动液压油缸工作。机器的压力、行程均可在触摸屏上用数字进行显示及设定。机器具有手动调模及半自动模式。
This machine is designed dedicated for warm forging forming products. We use proportional hydraulic system and NC electrical system to control, pressure and stroke can be display and setting on the touch screen.

二、机械动作描述 Mechanical Action Description
机器分手动及半自动两种工作模式。There are 2 working modes: manual and semi-automatic.
手动：可单独操作各个油缸。

Manual: each cylinder can be controlled separately.
半自动：按下双手启动按钮机器可自动完成所有动作一次。

Semi-automatic: all actions would be done once when pressing two-hand buttons.
半自动动作顺序如下

Semi-automatic Actions Sequences as below
按下双手启动按钮，主缸顶出（主缸压力到达后）侧缸同步顶出（侧缸压力到达后）主缸退回（主缸退回到位）侧缸退回（侧缸退回到位）下料缸顶出（下料缸顶出到位）停顿（停顿时间到）下料缸退回（下料缸退回到位）结束。
Pressing two-hand buttons, main cylinder push-out (reach main cylinder pressure) side cylinder push-out simultaneously (reach side cylinder pressure) main cylinder return (main cylinder return in place) side cylinder return (side cylinder return in place) lower cylinder push-out (lower cylinder push-out in place) standstill (reach standstill time) lower cylinder return (lower cylinder return in place) end.

状态：

数量：



询价加入询价篮

型号：
Y92-150伺服数控压弯机高端越野旅行车前刹温锻成型生产线
产品品牌：
万达

产品描述

产品描述

压制产品图片 Finished Products

主要技术参数 Main Technical Specification

序号 No	项目 Item		单位 Unit	参数 Specification
1	公称力 Nominal Force		Ton	150
2	主缸压力 Main Cylinder Force (Adjustable)		Ton	30（可调）
3	主缸行程 Max. Stroke of Main Cylinder (Adjustable)		mm	120（可调）
4	侧（左右）缸压力 Side Cylinder(left and right) Force (Adjustable)		Ton	60*2（可调）
5	侧（左右）缸行程 Max. Stroke of Side Cylinder(left and right) (Adjustable)		mm	180（可调）
6	下料缸力 Lower Cylinder Force (Adjustable)		kgf	150（可调）
7	下料缸行程 Max. Stroke of Lower Cylinder (Adjustable)		mm	150（可调）
8	主缸速度 Main Cylinder Speed (Adjustable)	顶出 Push-out	mm/s	230（可调）
8	主缸速度 Main Cylinder Speed (Adjustable)	回程 Return	mm/s	250（可调）
9	侧缸速度 Side Cylinder Speed (Adjustable)	顶出 Push-out	mm/s	50（可调）
9	侧缸速度 Side Cylinder Speed (Adjustable)	回程 Return	mm/s	150（可调）
10	压弯产品直径 Bending Product Diameter		mm	φ46
11	压弯成品长度 Bending Product Length		mm	615
12	电机功率 Motor Power		KW	30
