YSK-500BX

500吨四柱油压机
状态:
数量:
  • YSK-500BX

  • 八达

产品描述

YSK A/B系列四柱油压机

产品说明

YSK A/B系列四机型适用于金属薄板的压延、压印、成型及塑性板材的浅拉伸工艺。

例如:手表表壳、表底盖、表带、各种金银首饰、徽章、纪念币的压制,也适用于各种餐具、灯饰的成型及零部件校正压装。

<

YSK A/B系列四柱油压机参数  YSK A/B Series Four Column Hydraulic Press Technical Parameters (Bottom Type)
项目 Item 单位
Units
规格 Specification
YSK-60 YSK-100 YSK-150 YSK-200 YSK-300 YSK-500 YSK-600 YSK-800 YSK-1000 YSK-1500 YSK-2000 YSK-2500
公称压力 Nominal Force Tonf 60 100 150 200 300 500 600 800 1000 1500 2000 2500
工作滑块最大行程 Slider Stroke mm 90 120 150 150 150 160 160 200 200 200 200 200
工作区开口高度 Opening Height mm 280 350 360 360 400 500 600 600 600 800 800 800
工作滑块速度
Slider Speed
快进 Fast Upward mm/s 120 120 100 120 120 100 110 85 75 80 200 60
回程 Return mm/s 180 150 120 120 110 80 110 85 80 80 140 50
工作台面有效尺寸
Worktable Size
左右 L.R mm 280 340 400 440 580 685 750 880 900 1060 1270 1460
前后 F.B mm 400 435 500 540 600 700 750 880 960 1300 1300 1510
工作台距地面高度 Worktable Height from Ground mm 770 880 920 920 920 1210 1320 1660 1720 1190 1880 1930
退料缸最大顶出力 Ejector Force kg/f 2 5 5 5 5 10 10 20 20 20 20 20
退料缸最大顶出行程 Ejector Stroke mm 15 20 20 20 20 20 20 20 20 20 20 20
液压系统压力 System Pressure Mpa 20 20 20 21 22 23 23 23 23 23 23 23
电机功率 Motor Power KW 5.5 5.5 7.5 7.5 7.5 11 22 22 22 22 334 45.5
机器外形尺寸
Overall Dimension
左右 L.R mm 1110 1150 1150 1310 1450 1510 1768 1915 1976 3940
4178
前后 F.B mm 960 960 960 1100 1060 1500 1350 1495 1680 1880
2710
高度 Height mm 1340 1340 1450 1490 1620 2100 2120 2095 3080 2650
2815
机器重量 Weight KG 1400 1800 2800 3700 5000 10000 12000 16500 18000 46000 59000 70000

备注:1. 如技术参数有变动,恕不另行通知;2. YSK-A不带退料装置,YSK-B带退料装置。

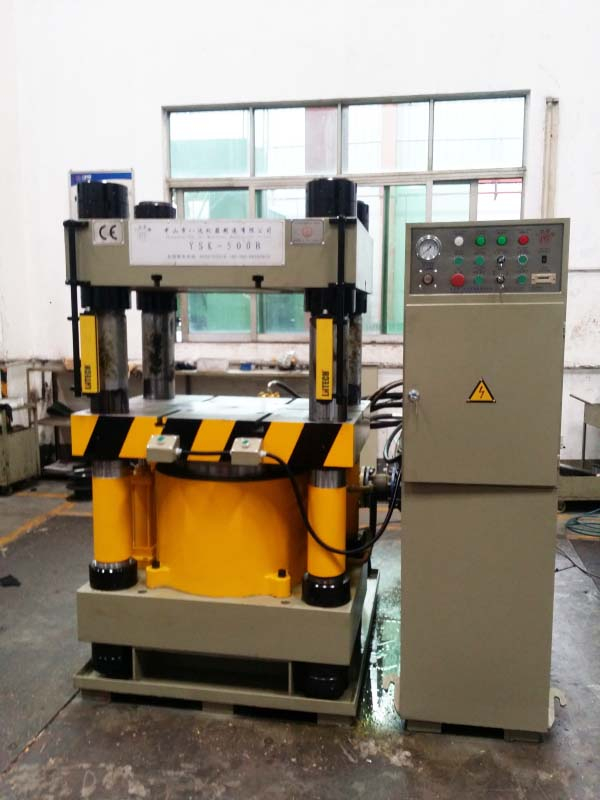

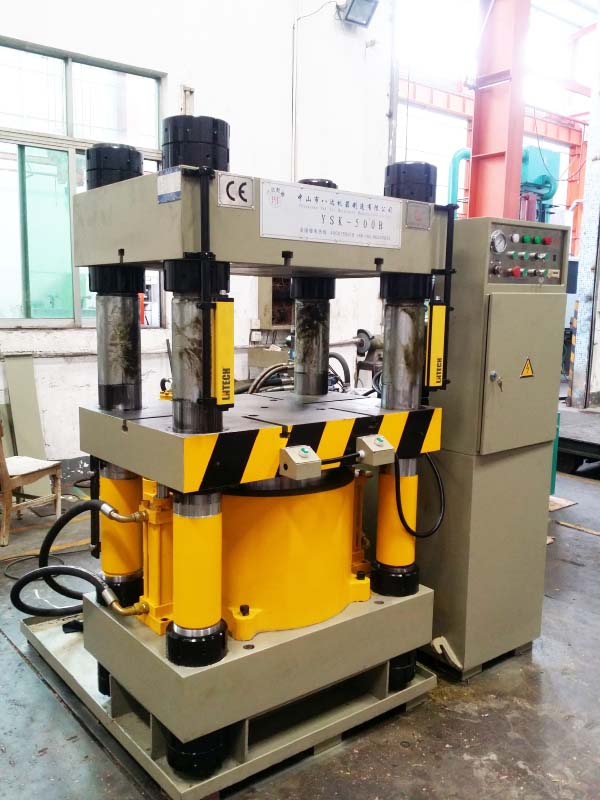

YSK-500BX四柱油压机图片(华力) (4)
