PT-ZD-1168全自动脚轮生产线

一、用途 Application
本生产线是根据用户提供脚轮样板及工艺而设计的专用全自动落料、冲孔、压印等工序生产线。生产线由上料平台、滚轮送料机、伺服送料器机械手、油压机等设备及装置组成。
This production line is designed dedicated for manufacturing truckles. It is consisted of feeding device, manipulators, hydraulic presses etc.
二、主要特点 Feature
1.生产效率高、人工劳动强度低、用人少、产品质量高、操作、维护简单方便。
2.该工艺传统生产工艺要5-6人才能完成,而本生产线1人便可完成,大大节省了人力物力。
3.当某工序不需要时,该油压机仅作中转台用。
4.每道工序均配有中转台,可人工放料进行后面工序工作。
5.每道工序后面均可放料箱,可自动进行前面工序工作。
6.每台压机均可独立人工操作。
1.High production efficiency, the labor strength is small, high products quality, easy to operate and maintain.
2.This production line can be controlled by 1 people while traditional production process needs 5-6 people, greatly reduce labor cost.
3. When a process is not required, the hydraulic press only used as a transfer table.
4. Each process is equipped with transfer table, the behind processes can be work normally manually.
5. Each process can be equipped with discharge box, the front processes can be work normally automatically.
6. Each press can be manually operated independently.

状态:
数量:
  • PT-ZD-1168全自动脚轮生产线

  • 万达

产品描述

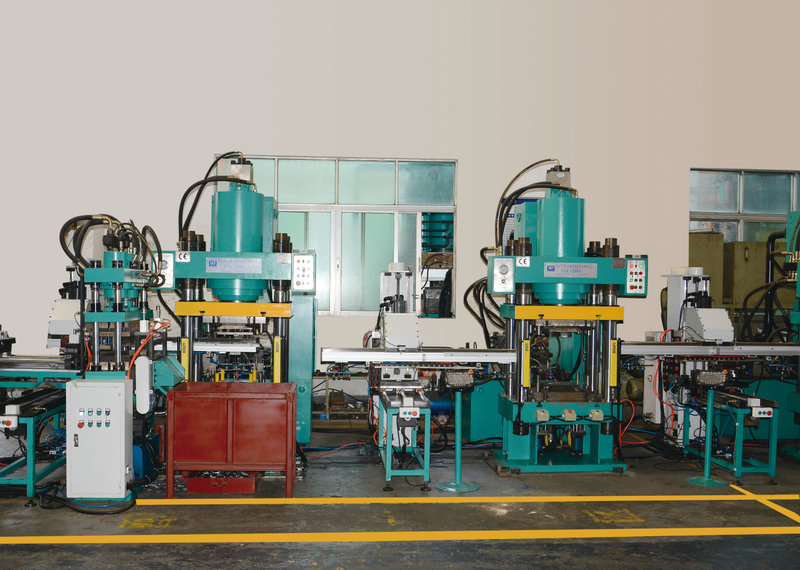

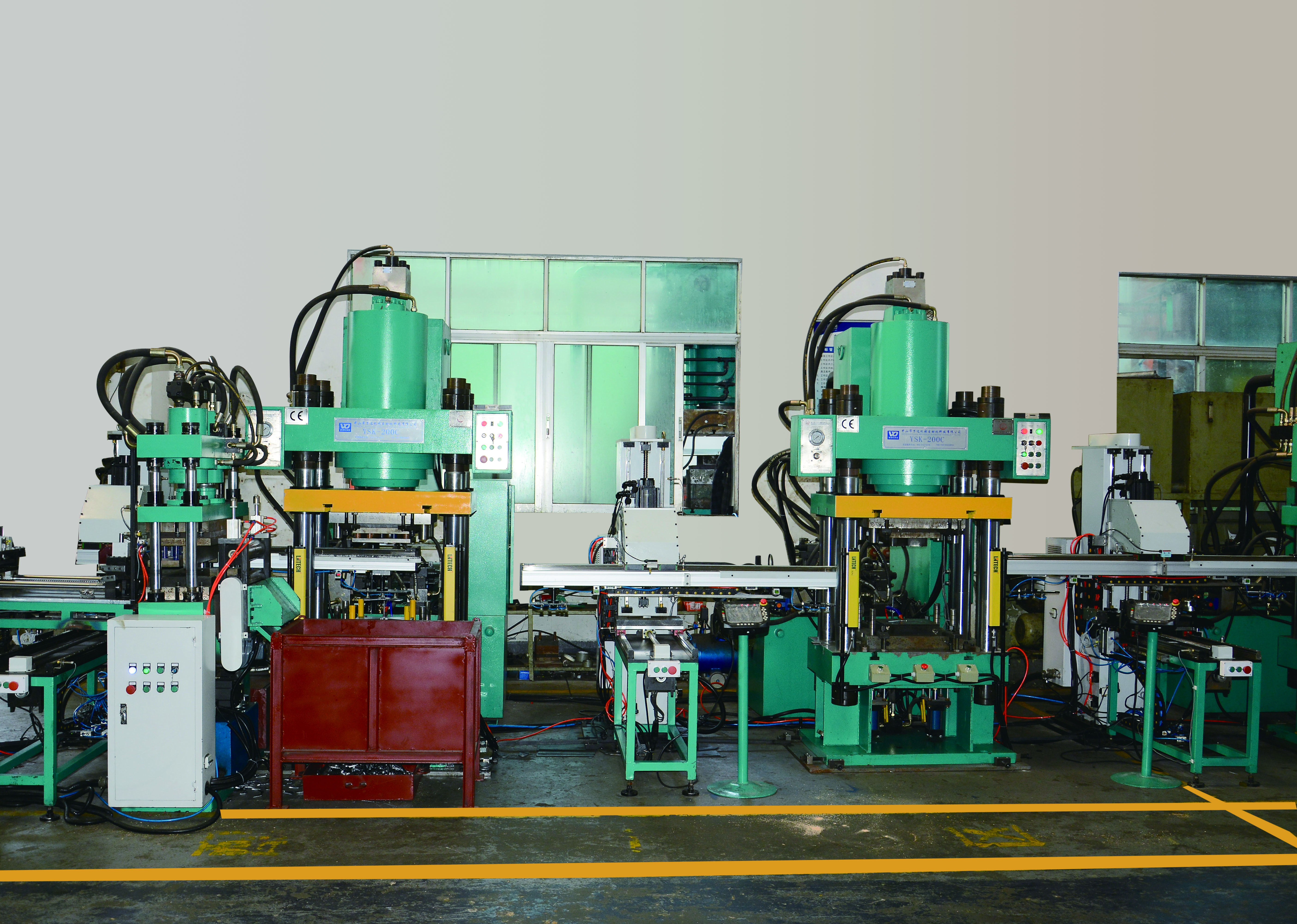

PT-ZD-1168全自动脚轮生产线现场图PT-ZD-1168 automatic caster production line site diagram


PT-ZD-1168全自动脚轮生产线
特写1


PT-ZD-1168全自动脚轮生产线压制产品图PT-ZD-1168 automatic caster production line pressing product diagram







本生产线含以下设备 Contain Devices as below

序号 No

设备/装置名称 Device

图中编号 Identifier

数量 Qty

功能 Function

1

料架 Material rest

1

1

盛料 Putting material

2

PT-1002A悬臂二轴机械手 2 Axles manipulator

2

1

上料 Feeding

3

自动定位滚轮送料机 Automatic positioning wheel feeder

3

1

定位、送料 Positioning, Feeding

4

伺服送料器 Servo feeding device

4、8

2

退料、拉料 Feeding

5

YSK-400C油压机 400ton Hydraulic press

5

1

落料 Blanking

6

PT-1003A三轴双手机械手 3 Axles manipulator

6

1

取料、定位、转料 Carrying, Positioning

7

YSK-200C油压机 200ton Hydraulic press

10、13、16

3

冲孔、打标志、压型 Punching, stamping, pressing

8

PT-1002B二轴双手机械手 2 Axles manipulator

11、14

2

取料、转料 Carrying

9

PT-1002二轴机械手 2 Axles manipulator

17

1

成型取料 Carrying

10

伺服中转台 Servo transfer table

7

1

中转/人工放料 Transfer/feeding manually

11

伺服中转台 Servo transfer table

12、15

2

中转/人工放料 Transfer/feeding manually

12

废料裁断机 Scrap cutting machine

9

1

废料裁断 Scrap cutting

13

吹风清洁装置 Blow cleaning device


4

模具清洁、中转台清洁 Die and transfer table cleaning

14

附属装置 Accessory device


若干


15

中央控制系统 Central control system


1

协调各工序有序工作 Make work orderly

16

料箱、废料箱 Feeding box, scrap box


5

用户自备 Equipped by user

17

快速换模具装置 Rapid die-change device


4

每台机一套 Each press is equipped with 1 set

18

快速锁模具装置 Rapid die-lock device


4

每台机一套 Each press is equipped with 1 set


主要技术参数 Main Technical Specification of the Production Line

序号 No

项目 Item

单位 Unit

参数/工序 Specification

1

产能 Production capacity

件/小时 pieces/hour

500-800

2

操作人数 Numbers of operator

1

3

完成工序 Numbers of process

4

4

总装机容量 Installed capacity

KW

约38
